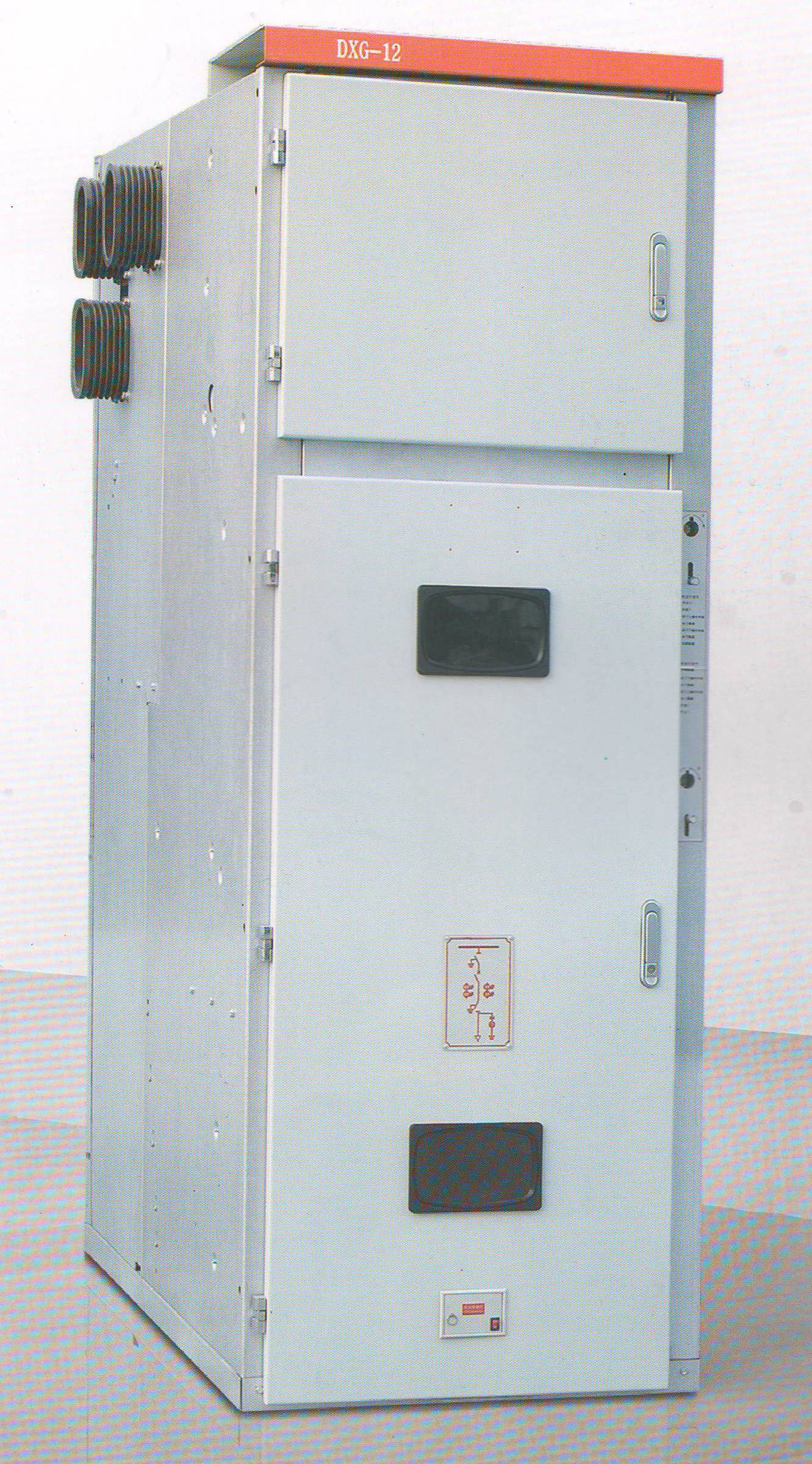

開關柜(switch cabinet)是一種電氣設備，貴州開關柜體外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保護主要設備的低周減載器。

開關柜(switchgear)的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜;或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜;根據電壓等級不同又可分為高壓開關柜，低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。以下視頻具體解剖了細節：

開關柜的故障分析和對策

▼

12～40.5kV開關柜設備是電網系統中運行數量最多的一次變電設備，近年來，開關柜事故頻發，造成了經濟損失、人員傷亡等不好的社會影響。

其事故隱患及固有缺陷主要集中在接線方式、內部電弧釋放能力、內部絕緣、發熱和防誤閉鎖等方面，通過制定針對性的對策，開關柜、環網柜事故數量大大減少，電網運行可靠性穩步提升。

1、接線方式隱患

1.1、隱患類型

1.1.1、 TV柜內避雷器直接連接母線

根據典型設計規范要求，TV柜內避雷器須經隔離手車連接母線，而TV柜內倉位布置、接線方式多樣，部分TV柜內避雷器未通過隔離手車連接至母線上，當對TV進行檢修時，拉開隔離手車，避雷器仍帶電，給進入倉內作業的工作人員帶來觸電風險。

1、接線方式一：TV柜內避雷器與TV安裝于后倉，熔斷器安裝在手車上，避雷器直接與母線相連，TV通過隔離手車與母線相連；

2、接線方式二：TV柜內避雷器安裝在母線室內，直接與母線相連，TV與熔斷器安裝在手車上；

3、接線方式三：TV柜內避雷器單獨安裝在后倉或前下倉，直接與母線相連，TV與熔斷器安裝在手車上。

4、接線方式四：TV與熔斷器安裝在XGN系列固定柜隔室內，避雷器單獨安裝在另一隔室，直接與母線相連；

5、接線方式五：避雷器、TV和熔斷器都安裝于后倉，避雷器直接與母線相連，TV通過隔離手車與母線相連；

6、接線方式六：避雷器、熔斷器和TV安裝于同臺手車，避雷器接于熔斷器后級。該布置方式屬于錯誤接線，運行中一旦熔斷器熔斷，設備將失去避雷器保護。

1.1.2 、開關柜下柜與后柜未完全隔離

部分KYN系列主變進線開關柜、母聯開關柜、饋線開關柜等開關柜的下柜與后柜未完全隔離，工作人員進入下柜可能誤碰母線或電纜頭帶電部位，造成觸電。開關柜下柜與后柜未隔離隱患如圖3所示：

1.2、對策

對存在接線方式隱患的開關柜進行一次接線改造。

1.2.1、TV柜內避雷器接線方式技術改造方案

1、對于接線方式一，拆除隔室內部的避雷器，TV接線方式不變，封堵原母線室穿墻孔，將避雷器放在手車上改裝成熔斷器避雷器手車，且避雷器與熔斷器、TV回路并聯。

2、對于接線方式二，拆除母線隔室的避雷器，將避雷器移到手車上改裝成熔斷器和避雷器共手車，增加下觸頭盒安裝板、觸頭盒擋板及活門機構，將TV安裝在后倉，通過引線連接至隔離手車下觸頭。該方案可在原手車上實施，也可考慮更換新手車。

3、貴州開關柜體對于接線方式三，拆除原隔室的避雷器，將避雷器移到手車上改裝成熔斷器和避雷器共手車，封堵原母線室穿墻孔，增加手車下觸頭盒安裝板、觸頭盒擋板及活門機構，將TV安裝在后倉，通過引線連接至下觸頭上。該方案可在原手車上實施，也可考慮更換新手車。

4、對于接線方式四，拆除其它隔室內部的避雷器，把避雷器移到熔斷器、TV隔室內，連接至隔離開關斷口后，且與熔斷器、TV回路并聯。

5、對于接線方式五，避雷器，TV安裝位置不變，將原避雷器引線直接連接到隔離手車下觸頭，封堵原母線室穿墻孔。

6、對于接線方式六，該布置方式屬于錯誤接線，運行中一旦熔斷器熔斷，設備將失去避雷器保護。拆除原手車中的避雷器、熔斷器，改變接線位置，使避雷器接于熔斷器的上級，且與熔斷器、TV回路并聯。

1.2.2、開關柜下柜與后柜未完全隔離防范措施

由于此類開關柜產品結構定型，如在改造中加裝隔板會改變其內部結構形式及空間分布，產品內部防護性能無法保證，因此在進入柜內作業時必須確認主變10kV側轉檢修、主變開關轉檢修，方可進行工作。

2、內部電弧釋放能力不足

2.1、隱患類型

在實際運行中，金屬封閉開關柜本身有缺陷，加之運行條件惡劣導致的絕緣性能劣化或誤操作等原因，都會造成內部發生電弧故障。短路產生的電弧溫度高、能量大，電弧本身是質量極輕的等離子氣體，在電動力和熱氣的作用下電弧會在柜內高速移動并造成故障范圍迅速擴大。在此情況下，絕緣材料氣化，金屬融化，開關柜內部溫度及壓力驟升，如果未設計或安裝合格的壓力釋放通道，巨大的壓力會造成柜體隔板、門板、鉸鏈、觀察窗嚴重變形甚至斷裂，電弧產生的高溫氣流噴出柜體，造成設備附近的運行維護人員嚴重灼傷，甚至危及生命安全。當前在運設備存在未設置泄壓通道、泄壓通道設置不合理、內部電弧釋放能力未經試驗驗證以及試驗時的考核不嚴格等問題。

2.2、對策

【選型】開關柜內部故障電弧性能應為IAC級，內部電弧允許持續時間應不小于0.5s，試驗電流為額定短時耐受電流。對于額定短路開斷電流31.5kA以上產品可按照31.5kA進行內部故障電弧試驗。

【改造】加裝或更改泄壓通道，嚴格按照型式試驗標準要求進行內部電弧試驗驗證。

【保護】適當壓縮主變壓器各段保護級差，減少故障電弧的持續破壞時間。

3、內部絕緣問題

3.1、隱患類型

近年來，開關柜產品體積不斷縮小，柜內絕緣性能發生缺陷、故障增多。主要表現在：爬距和空氣間隙不夠，特別是手車柜，現在很多廠家為了縮短柜體尺寸，大幅度地減小裝于柜內的斷路器、隔離插頭的相間和對地距離，卻未采取有效保證絕緣強度的措施；裝配工藝不良，由于裝配質量差，開關柜內的單一元件可以通過耐壓試驗，但組裝后開關柜整體卻無法通過；接點容量不足或接觸不良，當接點容量不足或接觸不良時，局部溫度升高，絕緣性能下降，引起對地或相間閃絡；凝露現象，自帶加熱器易損壞，無法正常工作，在開關柜內發生凝露現象，降低絕緣性能；配套附件絕緣性能差。部分制造廠為了降低成本，采用絕緣水平較低的配套附件，降低了開關柜的整體絕緣性能。

3.2、對策

不能盲目追求開關柜小型化，應根據工程情況、變電站內布置、運行維護和設備檢修等因素綜合考慮，采購合適的開關柜。

以空氣或以空氣/絕緣材料作為絕緣介質的設備應考慮絕緣材料的厚度、設計場強和老化問題，并要求制造廠按照標準要求進行凝露試驗；對開關柜、環網柜內穿墻套管、機械活門、母排折彎處等部位，如空氣絕緣凈距離小于125mm（12kV）和300mm（40.5kV），應采取導體加裝絕緣護套的包封措施；進出線套管、機械活門、母排拐彎處等場強較為集中的部位，應采取倒角打磨等措施，防止電場畸變；貴州開關柜體柜內母線支持瓷瓶等一些絕緣爬距不能滿足防污條件的設備，噴涂RTV絕緣涂料，提升老舊設備運行的技術條件。

4、發熱缺陷

4.1、隱患類型

回路連接點接觸不良，接觸電阻增大，發熱問題突出，如隔離觸頭接觸不良；金屬鎧裝式柜體通風口設計不合理，空氣不對流，散熱能力差，柜內發熱問題較多；穿墻套管、電流互感器等安裝結構形成電磁閉合回路從而產生渦流，造成部分隔離擋板材質發熱現象嚴重；部分封閉開關柜內干式設備（澆注式電流互感器、澆注式電壓互感器、干式變壓器）選用的繞組線徑不足、澆注工藝控制不嚴，極易發生過熱損壞。

4.2、對策

加強開關柜的散熱，加裝送風機及引風機；結合停電機會，檢查動靜觸頭接觸壓力，必要時予以更換，同時更換疲勞的觸頭彈簧。加大柜體內部測溫技術研究，應用無線測溫等新技術解決測溫難問題。

5、防誤閉鎖不完善

5.1、隱患類型

大部分開關柜都裝配了防誤閉鎖裝置，但其防誤閉鎖全面性、強制性并未達到要求。部分鎧裝式開關柜的后部上柜門為可開啟方式，無防誤閉鎖，無雙隔離擋板，打開后就可直接觸及帶電部位，且螺絲為普通內六角螺絲，易發生開啟柜門誤入帶電柜內的觸電事故；部分主變、母聯、TV、所用變等無接地開關的開關柜，后部下柜門未與接地開關形成機械閉鎖，可拆除螺絲直接打開后柜門，未關柜門的情況下也能合閘送電，易造成檢修人員誤開、誤入帶電間隔，發生人員觸電事故；部分開關柜后柜門上、下兩部分不能獨立閉鎖，上柜門依靠下柜門閉鎖。當合上出線接地開關，下柜門閉鎖解除，后上柜門也可打開，易造成觸電事故。如KYN28型開關柜；部分開關柜手車拖出后，可以輕易的將絕緣隔離擋扳推上，沒有防誤閉鎖，帶電體暴露，工作人員易誤開啟開關靜觸頭活門檔板，造成觸電事故。

5.2、對策

針對開關柜防誤功能不完善，對于后部上柜門可開啟，且打開后就可直接觸及帶電部位的高壓開關柜加裝機械掛鎖，配置微機防誤程序鎖進行閉鎖；在GG1A、XGN等開關柜上加裝接地開關與后柜門的聯鎖，加裝帶電顯示裝置閉鎖接地開關操作。定期檢查防誤裝置可靠性，利用停電機會檢查手車與接地開關，隔離開關與接地開關的機械閉鎖裝置。

6、結語

貴州開關柜體設備是電網重要的一次變電設備，為保證其運行穩定，應從設計、材料、工藝、試驗、選型、運維等各個環節加強管控。嚴格按照典型設計要求，結合國家、行業標準，提出設計技術要求，從根本上杜絕接線隱患；依據國家和行業標準、以及反事故措施，制定嚴要求的設備招標文件，防止不合格產品入網運行；加強駐廠監造力度，對生產關鍵點、出廠試驗嚴格見證，對于不合格產品堅決不允許其出廠；積極開展開關柜缺陷治理，強化反事故措施執行；完善開關柜防誤功能，加強防誤閉鎖裝置的管理，裝設帶電顯示裝置，并與“五防”系統配合，保證防誤閉鎖的全面性和強制性。
