貴州高壓開關柜體講解配電柜安裝固定

①配電柜運到現場后，組織開箱檢查，檢查有無變形、掉漆現象，儀表部件是否齊全，備品備件、說明書等有無缺損，并做好開箱記錄。

②根據施工圖的布置，按順序?qū)㈤_關柜放在基礎型鋼上。成列柜就位后，先找正兩端的柜，再在柜下至上三分之二高的位置繃上小線，逐臺找正，以柜面為標準。找正時采用0.5mm墊片進行調整，每處墊片多不能超過三片。

③就位找正后，按柜固定螺孔尺寸進行固定，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高、低壓開關柜與預留角鋼進行牢固焊接，電纜夾層上空明露部分用花紋鋼板滿鋪，柜前、柜后均用1200mm×10mm（寬×厚）絕緣滿鋪。

④開關柜其相鄰兩柜頂部水平度偏差不大于2mm，全部柜頂部水平偏差不大于5mm，其相鄰兩柜邊不平度不大于1mm，全部柜面不平度不大于5mm，柜間接縫不大于2mm。

⑤設備定位后，對內部緊固件再次緊固及檢查，尤其是導體連接端頭處。柜內接線完畢，用吸塵器除去柜內雜物，保持設備內外清潔，準確標識設備位號、回路號。

貴州高壓開關柜體告訴大家配電柜安裝完成后，安裝柜上方的的橋架。配電柜進出電纜開孔位置由供貨方按尺寸預留。電纜敷設完成后封閉。橋架與柜內接地母排用專用接地線可靠接地。橋架與配電箱（柜）連接處采用橡膠板連接，以保護導線和電纜，橋架與配電柜連接見圖。

二次回路接線

配電柜在出廠前應完成柜內二次回路接線及相關檢測試驗。配電柜設備到現場后，要在甲方現場工程師和監理的監督指導下及時組織驗收，相關技術文件要齊全，配電柜包裝及密封良好，各元件齊全完好，接線可靠。配電柜安裝固定后，要逐臺對配電柜的二次接線回路進行絕緣測試，測試使用500V等級絕緣測試儀表，測試結果要求大于１MΩ

所有二次回路控制線或電纜均采用多股軟銅線，接線端子采用規格合適的接線端子在燙錫后使用專用壓接鉗壓接，燙錫時應采用中性焊劑。

其它注意要求

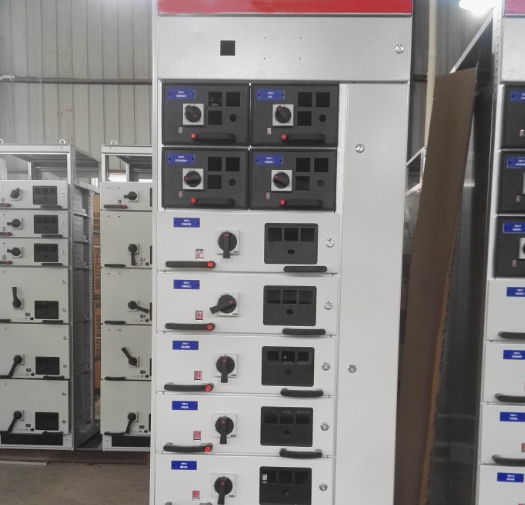

①抽屜式開關柜安裝還要符合下列要求

a、抽屜推拉靈活輕便，無卡阻、碰撞現象；

b、動觸頭與靜觸頭的中心線一致，觸頭接觸緊密；

c、抽屜的機械聯鎖或電氣聯鎖裝置動作正確穩靠，保障斷路器分閘后，隔離觸頭才能分開；

d、貴州開關柜體為大家講解抽屜與柜體間的接地觸頭接觸緊密；當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時程序相反。

②配電柜二次回路絕緣檢測前，仔細核對設計圖紙，柜內的易損元件應事先拆卸。

③配電柜的安裝過程中應保障漆層完整，無損傷，柜內照明齊全。

④變電室內設備外殼均需良好接地。
