貴州低壓開關柜體帶大家了解高低壓開關柜是什么

高低壓開關柜顧名思義就是接高壓或低壓線纜的設備，一般供電局、變電所都是用高壓柜，然后經變壓器降壓再到低壓柜，低壓柜再到各個用電的配電箱，里面就是把一些開關斷路器之類保護器件組裝成一體的電氣設備。

簡介

高低壓開關柜是一種電設備，貴州低壓開關柜體外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表、自控、電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。

分類

1、低壓抽出式開關柜

2、交流低壓配電柜

3、金屬鎧裝移開式開關柜

4、低壓固定分隔式開關柜

5、高壓電容器柜

6、高壓開關柜

開關柜介紹

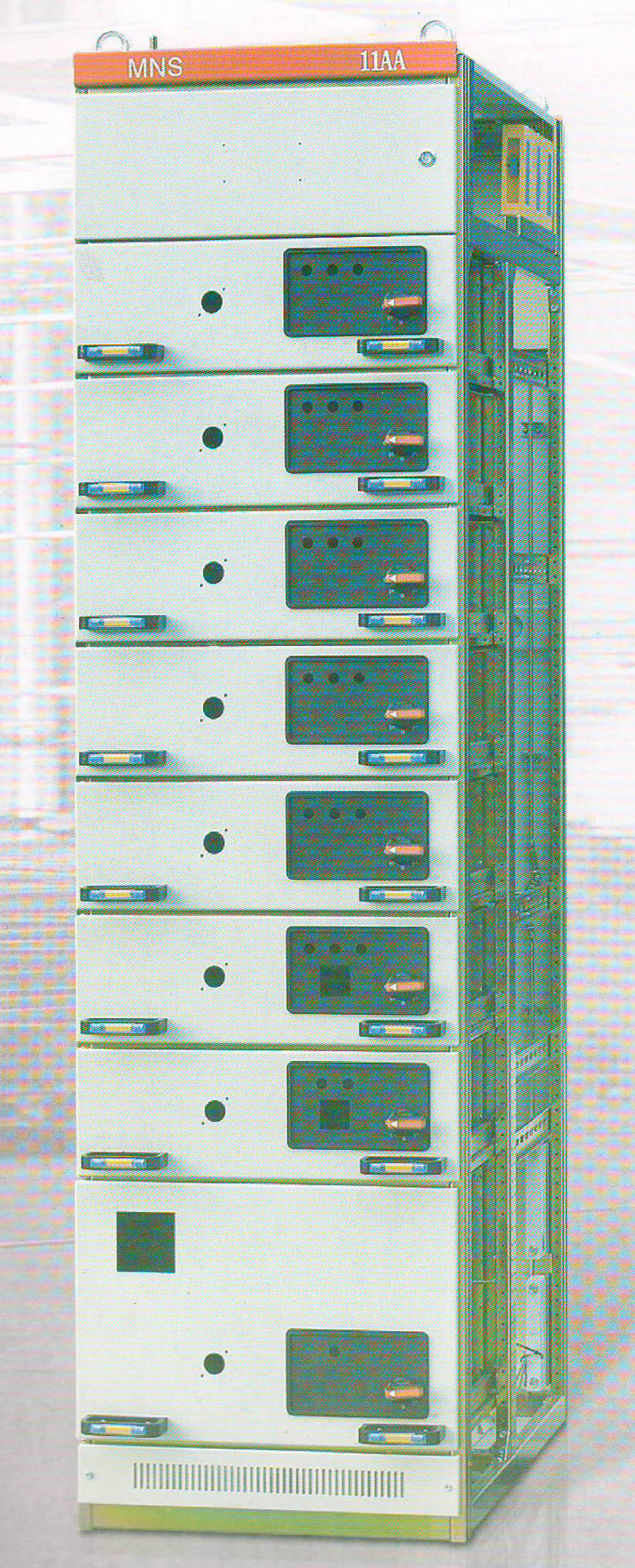

GCS型低壓抽出式開關柜

GCS型低壓開關柜

GCK抽出式開關柜

GGD低壓固定式開關柜

組裝式低壓開關柜

MNSC型低壓抽出式開關柜

MS低壓抽出式開關柜

GCS型低壓抽出式開關柜

MNSQH抽出式低壓開關柜

GCS型低壓抽出式開關柜 GCK(L)低壓開關柜

產品特點

1.設計合理：根據逃口、圖產等各種開關電氣的特點進行單元化設計，組合成功能單元.

2.結構通用，組裝靈活：C型型材滿足各種結構形式.I覽護等級及使用環繞條件的要求.

3.標準模塊·可以分別組成保護、操作、轉換、控制等標準單元模塊結構任意選用組輩革.

4.安全防護：采用區域之間的隔離以及功能單元進線和出線之鬧的相互隔離，有效地加強安余防護性能.

5.技術參數：主要技術參數處于國際領先水平.

相關標準

SJ/T 31401-1994|高壓開關柜完好要求和檢查評定方法

DL/T 791-2001|戶內交流充氣式開關柜選用導則

DL 404-1991|戶內交流高壓開關柜訂貨技術條件

DL/T 404-1997|戶內交流高壓開關柜訂貨技術條件

DL/T 539-1993|戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件

TB/T 2010-1987|27.5kV交流電氣化鐵道開關柜技術條件

DL/T 404-2005|戶內交流高壓開關柜訂貨技術條件

高低壓開關柜安全技術操作規程

1、在全部和部分帶電的盤上進行工作，應將檢修設備與運行設備以明顯標志隔開。

2、有電流互感器和電壓互感器的二次繞組應有永久性的、可靠的保護接地。

3、在運行的電流互感器二次回路上工作時，應采取下列安全措施：

3.1嚴禁將電流回路斷開。

3.2為了可靠地將電流互感器二次線圈短路，必須使用短路片和短路線，禁止使用導線纏繞。

3.3禁止在電流互感器與短路端子之間的回路和導線上進行任何工作。

4、在運行中的電壓互感器二次回路上工作時，應采取下列安全措施：

4.1嚴格防止短路或接地。

4.2應使用絕緣工具、戴絕緣手套，必要時在工作前停用有關繼電保護裝置。

4.3接臨時負載時，必須裝有專用的開關和熔斷器。

4.4二次回路通電試驗時，貴州低壓開關柜體為防止由二次側向一次反變壓，除將二次回路斷開外，還應取下一次熔斷器。

4.5二次回路通電或耐壓試驗前，貴州低壓開關柜體應通知值班員和有關人員，并派人看守現場，檢查回路，確認無人工作后方可加壓。

4.6 檢查斷電保護和二次回路的工作人員，未經值班人員許可，不準進行任何倒閘操作。

(本文內容來源于網絡，如有侵權請聯系刪除)
