貴州低壓開關柜體了解幾何？

一、什么是開關柜

開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。一個或多個低壓開關設備和與之相關的控制、測量、信號、保 護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。開關柜（switchgear）的主要作用是 在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。

二、貴州低壓開關柜體的結構及組成分類

為保護人身和設備安全，將開關柜獨立劃分成幾個隔室的不同方式隔室分類：

母線室：包括水平母線室與垂直母線室功能單元室(開關隔室)

電纜出線室：包括電纜室二次設備室

2.1開關柜的主要組成

柜體：開關柜的外殼骨架及內部的安裝、支撐件母線：一種可與幾條電路分別連接的低阻抗導體

功能單元：完成同一功能的所有電氣設備和機械部件（包括進線單元和出線單元）

2.2進線 (插接式母線槽或電纜）方式

上進線；下進線；側進線；后進線

2.3出線方式(插接式母線或電纜)

前出線（頂部或底部）可以進行靠墻安裝

后出線（頂部或底部）不可以進行靠墻安裝

2.4母線的分類：

主母線(水平母線）:連接一條或幾條配電母線和或進線和出線單元的母線

配電母線（垂直母線）：框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電

2.5功能單元分類

固定式 ：主電路的連接只能在開關柜斷電的情況下進行接線和斷開

可移式（固定分隔式）：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出位置

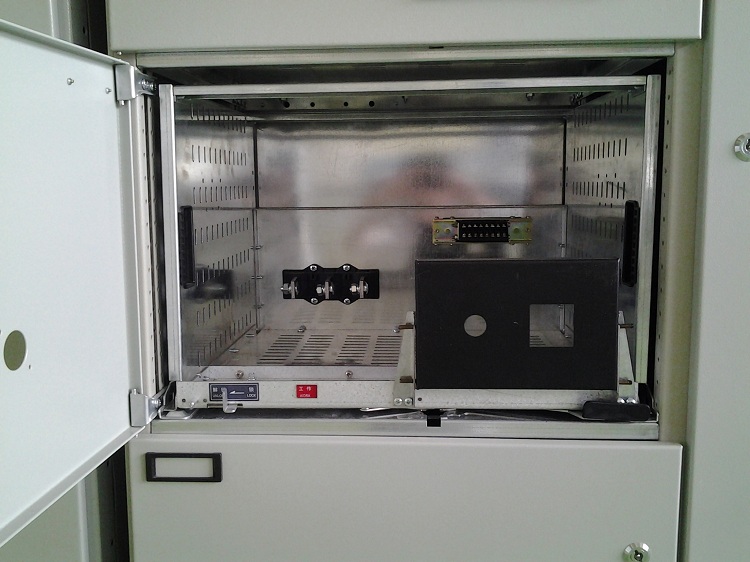

抽出式：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置

2.6安裝方式

安裝地點分類：室內安裝；室外安裝

安裝方式分類：靠墻安裝；離墻安裝

固定方式分類：螺栓固定；電焊固定

三、低壓成套開關柜分類

3.1 GCS柜：

GCS 型低壓抽出式開關柜使用于三相交流頻率為50Hz,額定工作電壓為400V(690V),額定電流為4000A及以下的發,供電系統中的作為動力,配電和 電動機集中控制,電容補償之用.廣泛應用于發電廠,石油,化工,冶金,紡織,高層建筑等場所,也可用在大型發電廠,石化系統等自動化程度高,要求與計算機 接口的場所.

3.2 GCK柜：（MCC）

GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電中心(PC)柜和電動機控制中心(MCC)兩部分組成.該裝置適用于交流50(60)HZ,額定工作電壓小于等于660V,額定電流4000A及以下的控配電系統,作為動力配電,電動機控制及照明等配電設備

3.3 MNS柜：（MCC）

MNS 型低壓抽出式成套開關設備(以下簡稱開關柜)為適應電力工業發展的需求,參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜,該產品符合 國家標準GB7251,VDE660和ZBK36001-89《低壓抽出式成套開關設備》,國際標準IEC439規定MNS型低壓開關柜適應各種供電,配 電的需要,能廣泛用于發電廠,變電站,工礦企業,大樓賓館,市政建設等各種低壓配電系統

3.4 GGD柜：（ESS）

GGD型交流低壓配電柜適用于變電站,發電廠,廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流1000-3150A的配電系統,作為動力,照明及發配電設備的電能轉換,分配與控制之用.

3.5 PGL柜:

PGL型交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至2500A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω撸~定短時耐受電流達50kA貴州低壓開關柜體

PGL型交流低壓配電屏分為：低壓計量柜、低壓進線柜，電容補償柜、市發電轉換柜、母線聯絡柜、低壓出線柜

四、GCS,GCK,MNS,GGD開關柜區別

GGD是固定柜,GCK,GCS,MNS是抽屜柜.

GCK柜和GCS,MNS柜抽屜推進機構不同;

GCS柜只能做單面操作柜,柜深800mm,

MNS柜可以做雙面操作柜,柜深1000mm.

各種型號開關柜優缺點

大體而言:抽出式柜較省地方,維護方便,出線回路多,但造價貴;而固定式的相對出線回路少,占地較多.如果客戶提供的地點太少,做不了固定式的要改為做抽出式.

GGD型交流低壓開關柜:該開關柜具有機構合理,安裝維護方便,防護性能好,分?jǐn)嗄芰Ω叩葍?yōu)點,容量大,分段能力強,動穩定性強,電器方案適用性廣等優點,可作為換代產品使用.

缺點:回路少,單元之間不能任意組合且占地面積大,不能與計算機聯絡.

GCK開關柜且具有分?jǐn)嗄芰Ω?動熱穩定性好,結構先進合理,電氣方案靈活,系列性,通用性強,各種方案單元任意組合.一臺柜體,容納的回路數較多,節省占地面積,防護等級高,安全可靠,維修方便等優點.

缺點:水平母線設在柜頂垂直母線沒有阻燃型塑料功能板,不能與計算機聯絡.

GCS 低壓抽出式開關柜:具有較高技術性能指標,能夠適應電力市場發展需要,并可與現有引進的產品競爭.根據安全,經濟,合理,可靠的原則設計的新型低壓抽出式 開關柜,還具有分?jǐn)?接通能力高,動熱穩定性好,電氣方案靈活,組合方便,系列性實用性強,結構新穎,防護等級高等特點.

缺點: 動靜觸頭接插件接觸不緊密，易出現發熱、渦流、松動。

MNS系列產品優點:

設計緊湊:以較小的空間能合納較多的功能單元.

結構通用性強,組裝靈活:以25mm為模數的C型型材能滿足各種結構形式,防護等級及使用環境的要求.

采用標準模塊設計:分別可組成保護,操作,轉換,控制,調節,指示等標準單元,用戶可根據需要任意選用組裝.

技術性能高.主要參數達到當代國際技術水平.

壓縮場地.三化程度高,可大大壓縮儲存和運輸預制作的場地.

裝配方便.不需要特殊復雜性
