高壓開關柜基本知識詳解，貴州開關柜體為您來介紹

一、KYN高壓開關柜概述

貴州開關柜體開關柜（又稱成套開關或成套配電裝置）：它是以斷路器為主的電氣設備；是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬柜體內，作為電力系統中接受和分配電能的裝置。

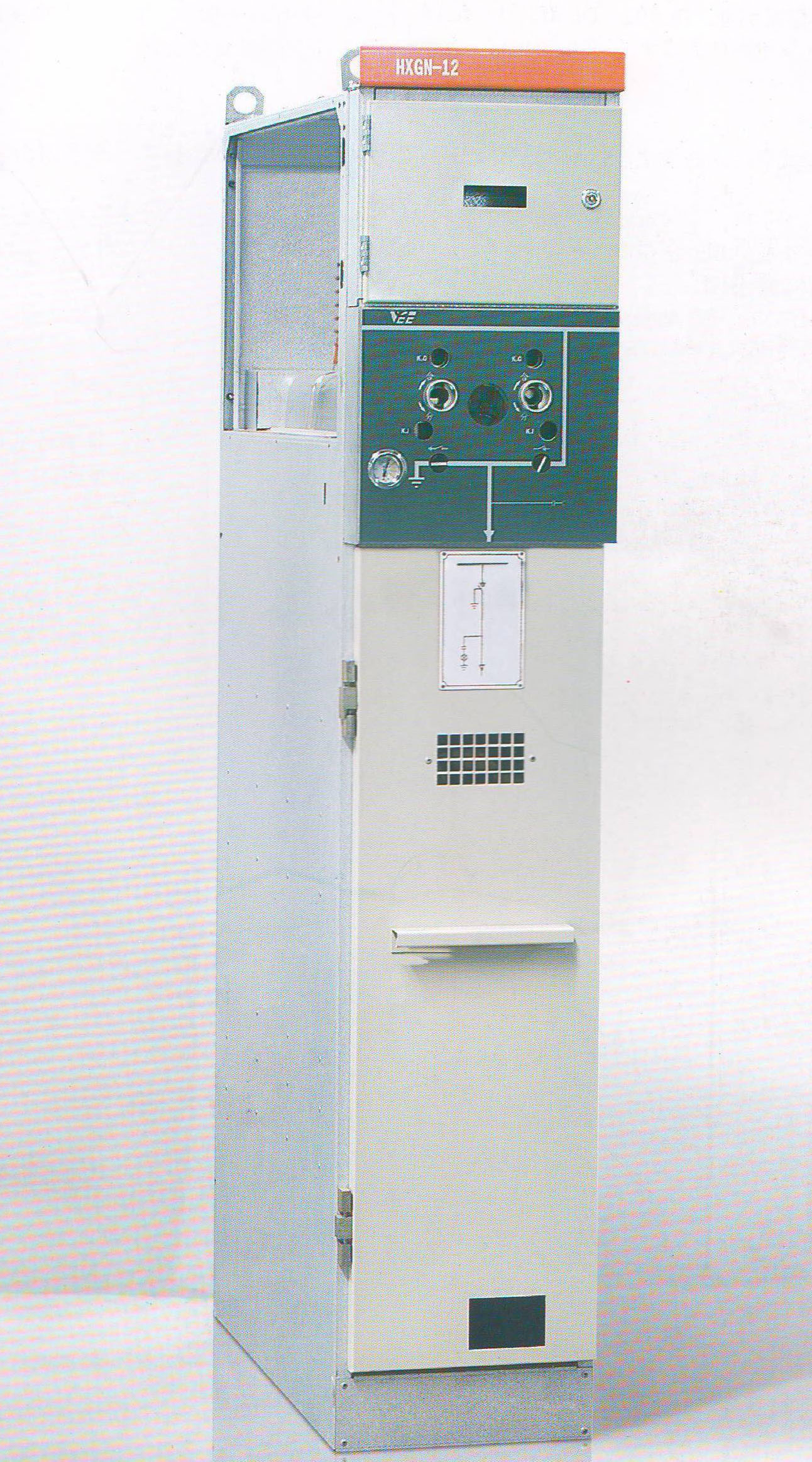

高壓開關柜

正常使用條件:

1.環境溫度:周圍空氣溫度不超過40℃(上限)，一般地區為-5 ℃(下限)，嚴寒地區可以為-15 ℃ 。環境溫度過高,金屬的導電率會減低,電阻增加,表面氧化作用加劇;另一方面, 過高的溫度,也會使柜內的絕緣件的壽命大大縮短,絕緣強度下降.反之,環境溫度過低,在絕緣件中會產生內應力,最終會導致絕緣件的破壞。 2.海拔高度:一般不超過1000米. 對于安裝在海拔高于1000米處的設備,外絕緣的絕緣水平應將所要求的絕緣耐受電壓乘以修正系數Ka[ka=1÷(1.1-H×10-4)]來決定。由于高海拔地區空氣稀薄,電器的外絕緣易擊穿,所以采用加強絕緣型電器，加大空氣絕緣距離，或在開關柜內增加絕緣防護措施。 3.環境濕度: 日平均值不大于95%，月平均值不大于90%。 4.地震烈度: 不超過8度。 5.其它條件:沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

二、高壓開關柜的組成

母線室

包括：母線套管（支持、固定母線排，并使母線排對柜體絕緣）

主母線（匯集、分配電能）

分支母線（從主母線引出的分支至斷路器上口靜觸頭）

靜觸頭盒（支持、固定斷路器上口靜觸頭，并使上口靜觸頭對柜體絕緣）

當設備需要檢修，開關柜需要轉至檢修狀態的，應使用三相接地線掛在岀線銅排上，掛接地線前應注意核對確認設備開關后柜門，防止誤入帶電間隔，以及使用高壓驗電器驗明確無電壓。

貴州開關柜體手車式斷路器本體:

1、手車底盤（支持?jǐn)嗥鞅倔w，使斷路器在試驗／工作位置移動以及配合檢修小車將斷路器從手車室中拉出）

2、手車底盤鎖環（鎖住手車底盤在手車室內，具體操作在后面會詳細介紹）

3、手車移動搖桿及移動操作插口：用于斷路器在“工作、試驗兩個位置的移動操作將移動搖杄插入后，順時針為將斷路器推進，逆時針為將斷路器搖出。

4、斷路器本體操作面板：本體分合閘狀態指示（本體分合閘狀態的機械指示，判斷斷路器分合狀態的最準確標識）

5、手動分合閘按鈕（只要斷路器已儲能，就可以通過此按鈕進行分合閘操作）

6、本體儲能狀態指示（已儲能、未儲能的機械指示）

7、手動儲能器（當自動儲能回路無法動作時，可將手動儲能桿插入，進行手動儲能）

8、斷路器合閘次數指示（顯示斷路器合閘的次數）

9、二次插件（斷路器本體狀態與繼電器儀表室的連接樞紐若不插上，則斷路器分合閘狀態無法反映到繼電器儀表室操控面板及集控DCS上，無法使用繼電器儀表室操控面板及集控DCS對斷路器進行分合閘操作）

10、三相滅弧柱及上、下口動觸頭（接通和斷開一次回路的主要部分）

三、聯鎖（機械聯鎖，電氣聯鎖）

開關柜設有完善的聯鎖結構，以保證操作本身的正確和操作者的人身安全。

手車位置與斷路器的聯鎖

1、只有當手車上的斷路器處于分閘狀態時，手車底盤車內阻止手車移動的聯鎖才能解鎖，手車才能離開斷開位置／試驗位置或工作位置。

2、只有當手車鎖定在斷開位置／試驗位置或工作位置時，手車上的電氣控制回路才能接通，同時手車底盤車內阻止斷路器合閘的聯鎖才能解鎖，斷路器才能合閘。

3、當手車處于中間位置時，斷路器的電氣合閘回路和合閘機械傳動系統均被閉鎖，斷路器不能合閘。

手車位置與接地開關的聯鎖

1、只有當手車處于斷開位置／試驗位置或移開位置時，手車阻止開關柜接地開關關合的聯鎖才能解鎖，這時開關柜的接地開關才能合間。

2、接地開關處于合閘狀態時，接地開關操作軸上的聯鎖結構將阻擋手車移動，使手車不能向工作位置推進。

手車位置與二次插頭的聯鎖

手車進入柜內后，二次插頭與手車位置之間應有以下聯鎖。

1、只有當手車處于斷開位置／試驗位置時才能插拔二次插頭。

2、手車離開斷開位置／試驗位置后，在向工作位置推進的過程中和到達工作位置以后，不能撥開二次插頭。

接地開關與電纜室蓋板間的聯鎖

只有當接地開關處于合閘狀態時，開關柜的下門或電纜室的后封板才能打開也只有在電纜室的后封板封閉時接地開關才可以分閘。

四、真空斷路器的四個電氣狀態

運行狀態：指斷路器手車在工作位置、合閘狀態，二次電源投入，控制面板合閘指示紅燈亮，儲能指示黃燈亮，“遠方／地?fù)Q開關在“遠方”位，斷路器出電設備已受電運行，測控裝置有設備運行參數顯示。

熱備用狀態：指斷路器手車在工作位置分間狀態，二次電源投入，控制面板分閘指示綠燈亮，儲能指示黃燈亮，“遠方／就地”轉換開關在“遠方”位，綜保裝置指示電源電壓正常，負荷電流為0，斷路器可隨時根據運行需要合閘使設備投入運行。

冷備用狀態：指斷路器手車在試驗位置、分閘狀態，二次電源斷開，“遠方／就地”轉換開關在“0”位，控制面板各指示燈及綜保裝置均無顯示，斷路器及其所接負荷回路良好，可隨時根據運行需要投入熱備用狀態，設備長期處于冷備用，投入前應按相關規定測量絕緣值。

檢修狀態：指斷路器手車在試驗位置、分閘狀態，二次電源斷開，“遠方／就地”轉換開關在“0”位，控制面板各指示燈及綜保裝置均無顯示，開關柜接地刀閘在合閘狀態，斷路器所接負荷有檢修工作，斷路器操作面板上懸掛“有人工作禁止合閘！＂標識牌。若要轉至其他狀態；必須確認檢修工作票已辦理終結，臨時安全措施已拆除，操作斷開接地刀閘，若其一次回路有過檢修作業的，投運前必須進行絕緣值的測量。

五、真空斷路器的相關操作及注意事項

1、將斷路器從手車室內拉出至檢修小車上的操作：

前提：斷路器處于冷備用狀態（斷路器處于分閘狀態、二次電源退出、斷路器手車在試驗位置、二次插件取下，打開手車室柜門）

2、將斷路器從檢修小車推入至開關柜手車室內的操作

前提：斷路器處于分閘狀態，斷路器三相上、下觸頭完好清潔，試驗短接線已拆除，經檢測量各項值合格，手車室內清潔無雜物

①．將檢修小車緩慢推至需要推入的斷路器手車室前；

真空斷路器所接負荷的絕緣測量：

新電氣設備安裝完成初次使用前、長期冷備用后、電氣設備一次回路有過檢修的等情況下，在送電前需測量該電氣設備的絕緣電阻值，確認該電氣設備一次回路具備送電條件測量絕緣電阻值前，必須確定設備處于冷備用狀態，在斷路器出線側測量。

真空斷路器所接電氣設備絕緣電阻測量操作原則:

核對確認測量設備>將設備斷路器轉至冷備用核對>確認測量設備后柜門>按兆歐表使用規范依次測量出線側A相對地、B相對地、C相對地，AB相間、AC相間、BC相間絕緣值，并記錄好。

如若發現異常，不得對設備送電；絕緣值合格的，按倒閘操作票要求將斷路器投至要求狀態。

電氣設備進行絕緣值測量時的注意事項：

1、確認測量設備，防止誤入帶電間隔；

2、設備開關必須在冷備用狀態時才允許測量，測量前確認設備回路上無人工作；

3、測量前對設備充分放電，防止設備殘留電荷傷人

4、按兆歐表使用規范進行測量（包括表的電壓等級選擇、表的好壞判斷、操作規范、測量后的放電規定等）；

5、按規定佩戴好絕緣手套，測量時注意和帶電設備保持安全距離；

貴州開關柜體提醒您測量前務必確認出線側，防止電源側、出線側混淆，測量時兆歐表“E端”應接在配電柜地線排或接地良好的金屬柜上。
