貴州高壓開關柜體概述及常見故障和處理方法

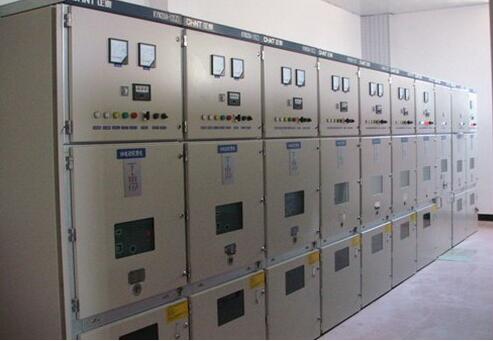

貴州高壓開關柜概述

一、基本概念

1.開關柜（又稱成套開關或成套配電裝置）它是以斷路器為主的電氣設備，是指生產廠家根據電氣一次主接線圖的要求，將有關的高低壓電器（包括控制電器、保護電器、測量電器）以及母線、載流導體、絕緣子等裝配在封閉的或敞開的金屬柜體內，作為電力系統中接受和分配電能的裝置。

貴州高壓開關柜的作用

高壓開關柜廣泛應用于配電系統，作接受與分配電能之用。既可根據電網運行需要將一部分電力設備或線路投入或退出運行，也可在電力設備或線路發生故障時將故障部分從電網中快速切除，從而保證電網中無故障部分的正常運行，以及設備和運行維修人員的安全。因此，高壓開關柜是非常重要的配電設備，其安全、可靠運行對電力系統具有十分重要的意義。

貴州高壓開關柜的分類

KYN高壓開關柜的組成結構

開關柜由固定的柜體和可抽出部件（簡稱手車）兩大部分組成。

開關柜的外殼和隔板采用敷鋁鋅鋼板，整個柜體不僅具有精度高、抗腐蝕與氧化作用，且機械強度高、外形美觀，柜體采用組裝結構，用拉鉚螺母和高強度螺栓聯結而成，因此裝配好的開關柜能保持尺寸上的統一性。

開關柜被隔板分成手車室、母線室、電纜室和繼電器儀表室，每一單元均良好接地。

A-母線室

母線室布置在開關柜的背面上部，作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。全部母線用絕緣套管塑封。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并能保障母線的機械強度。

B-手車（斷路器）室

在斷路器室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車能在工作位置、試驗位置之間移動。靜觸頭的隔板（活門）安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中，隔板自動打開，反方向移動手車則完全復合，從而保障了操作人員不觸及帶電體。

斷路器按滅弧介質可分為:

油斷路器。又分為多油斷路器和少油斷路器。它們都是觸頭在油中開斷、接通，用變壓器油作為滅弧介質。

壓縮空氣斷路器。利用高壓力壓縮空氣來吹滅電弧的斷路器。

SF6斷路器。利用SF6氣體來吹滅電弧的斷路器。

真空斷路器。觸頭在真空中開斷、接通，在真空條件下滅弧的斷路器。

固體產氣斷路器。利用固體產氣材料，在電弧高溫作用下分解出的氣體來熄滅電弧的斷路器。

磁吹斷路器。在空氣中由磁場將電弧吹入滅弧柵中，使之拉長、冷卻而熄滅電弧的斷路器。

操動機構：

按操動機構所用操作能源的能量形式不同，操動機構可分為以下幾種：

1、手動機構（CS）：指用人力合閘的操動機構。

2、電磁機構（CD）：指用電磁鐵合閘的操動機構。

3、彈簧機構（CT）：指事先用人力或電動機使彈簧儲能實現合閘的彈簧合閘操動機構。

彈簧操作機構由彈簧貯能、合閘維持、分閘維持、分閘4個部分組成，零部件數量較多，約200個，利用機構內彈簧拉伸和收縮所儲存的能量進行斷路器合、分閘控制操作。彈簧能量的儲存由儲能電機減速機構的運行來實現，而斷路器的合、分閘動作靠合、分閘線圈來控制，因此斷路器合、分閘操作的能量取決于彈簧儲存的能量而與電磁力的大小無關，不需太大的合、分閘電流。

彈簧操作機構的優點主要有

（1）合、分閘電流不大，不需要大功率的操作電源；

（2）既可遠方電動儲能，電動合、分閘，也可就地手動儲能，手動合、分閘，因此 在操作電源消失或出現操作機構拒絕電動的情況下也可以進行手動合、分閘操作；

（3）合、分閘動作速度快，不受電源電壓變動的影   響，且能快速自動重閘；

（4）儲能電機功率小，可交直流兩用；

（5）彈簧操作機構可使能量傳遞獲得最佳匹配，并使各種開斷電流規格的斷路器通用同一種操作機構，選用不同的儲能彈簧即可，性價比優。

彈簧操作機構的缺點主要有：

（1）結構比較復雜，制造工藝復雜，加工精度要求高，制造成本比較高；

（2）操作沖力大，對構件強度要求高；

（3）容易發生機械故障而使操作機構拒動，燒毀合閘線圈或行程開關；

（4）存在誤跳現象，有時誤跳后分閘不到位，無法判斷其合分位置；

（5）分閘速度特性較差。

4、電動機機構（CJ）：指用電動機合閘與分閘的操動機構。

5、液壓機構（CY）：指以高壓油推動活塞實現合閘與分閘的操動機構。

6、氣動機構（CQ）：指用壓縮空氣推活塞實現合閘與分閘的操動機構。

7、永磁機構：利用永久磁鐵進行斷路器位置保持，是一種電磁操動、永磁保持、電子控制的操作機構。

二、開關柜聯鎖裝置

開關柜具有可靠的聯鎖裝置，滿足五防的要求，切實保障了操作人員及設備的安全。

a、斷路器手車在推進或拉出過程中，無法合閘；

b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘后，手車無法從工作位置拉出；防止斷路器在合閘狀態推進或拉出負荷區。

c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置；僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作；

d、接地開關處于分閘位置時，開關柜下門及后門都無法打開，防止了誤入帶電間隔。

e、斷路器手車在試驗或工作位置，沒有控制電壓時， 可實現僅能手動分閘不能合閘。

f、斷路器手車在工作位置時，二次插頭被鎖定不能拔出。

開關設備上的二次線與斷路器手車上的二次線的聯絡是通過手動二次插頭來實現的，二次插頭的動觸頭通過一個尼龍波紋收縮管與斷路器手車相連，二次靜觸頭座裝設在貴州高壓開關柜手車室的右上方。斷路器手車只有在試驗、斷開位置時，才能插上和解除二次插頭，斷路器手車處于工作位置時由于機械聯鎖作用，二次插頭被鎖定，不能被解除。

永磁真空斷路器與傳統彈簧機構真空斷路器

傳統彈簧機構真空斷路器

傳統彈簧機構維修非常不方便。雖然許多廠家意識到此問題，將機構進行了模塊化設計，來解決這一問題，換言之這恰恰正是彈簧機構故障率高的一個體現。

參照彈簧機構多年的運行狀況，并對各型號彈簧機構斷路器運行過程中的故障進行分析發現：彈簧機構斷路器在運行過程中有三個環節顯得尤為重要（儲能保持、合閘、合閘保持），其亦為引起斷路器故障，造成事故的主要原因所在。
